一体式中温中压、次高压减温减压装置

WY系列减温减压装置是本公司集多年设计、制造经验，并吸取国外先进产品结构，经技术优化设计而成的减温减压装置。

一体式中温中压、次高压减温减压装置（WY01、WY02、WY05/06、WY09/10系列）

1、结构特点

　　WY系列减温减压装置是本公司集多年设计、制造经验，并吸取国外先进产品结构，经技术优化设计而成的减温减压装置。

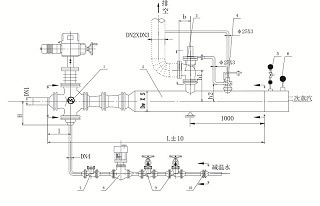

　　减温减压装置由减温减压阀、节流孔板、给水调节阀、安全阀、节流阀、截止阀、止回阀、蒸汽管道、给水管、法兰、紧固件等组成，主要特点如下：
　　1、采用减温减压阀结构，使蒸汽减温、减压在同一阀内进行，使整套装置的长度大大缩短，减少了占地面积，降低了工程投资。

　　2、采用直行程双座笼式减温减压阀结构，阀内设有节流网罩，增强减温水的雾化效果，保护了阀座及阀体，延长了阀门的使用寿命，同时也降低了装置的噪音。双座阀不平衡力小、调节范围广、动作平稳，绝对不会出现卡死现象。次高压减温减压阀密封表面堆焊钴基ERCrMn-C-15，抗高温、抗冲刷；阀座和阀瓣采用单配粘磨，密封性能好，克服了双座阀泄露量大的缺点，适用温度510℃。

　　3、减温减压阀阀内设独特的喷嘴，减温水通过阀芯内开设的较长的水室，充分利用了一次蒸汽较高的温度，进行充分的预热，部分减温水在环形喷嘴喷射前已基本雾化，未雾化的减温水滴在经400℃左右的节流孔罩进一步碰撞、雾化，所以雾化效果极佳。

　　4、减温水雾化的另一个重要指标就是喷水处蒸汽流速最低≥8M/S，而减温减压阀内阀瓣与阀座间的蒸汽的流速（即减温水喷水处）基本大于180M/S，相当于文丘里式减温器所需要的流速，雾化效果极佳。

　　5、而当减温减压器负荷变化较大（10～110%Q）的时候，尤其在小负荷的时候，在充分利用了一次蒸汽参数的热能及动能的前提下，使减温水预热雾化，弥补了减温水流速降低保证了减温水在雾化段内都能充分、快速的雾化。

　　6、降噪。减温减压阀内设的节流孔罩、以及阀后的节流孔板一方面起减压雾化的作用、还有一个主要的作用就是降低系统内的噪音。主要原理是它的小孔消声。

　　7、减温减压阀流量特性：线性，泄露等级：Ⅲ级。

　　8、温度给水调节系统采用直行程单座调节阀（或V型调节阀）＋节流装置，既减小了阀门的泄漏量，能合理分配给水系统上的压差；同一口径，不同的流量系数CV值可供选择，使温度调节系统调节灵敏度及精确度大大提高。
9、电动减温减压阀、电动给水调节阀配用直行程电动执行机构，去除了传统的杠杆铰链机构，减少了空行程环节，进一步提高了调节系统的灵敏度及精确度。

2、中温中压减温减压装置选型说明（表一）
　　减温减压装置选型表中对常用的中、低压锅炉的新蒸汽参数P1、T1减至出口蒸汽参数P2=1.4～0.1MPa、T2=400～130℃、流量Q=2～120t/h范围内的减温减压装置，逐一给出了对应参数所需的装置系列规格代号。
注：①表一中所列各参数是常规参数，若特殊参数在表中查不到对应的系列规格代号，可与本公司技术处联系；
　　②编制本表时，减温给水参数以压力Pb=0.6P1+1.0MPa,温度Tb=104℃计算。

3、供货范围

减温减压装置的供货范围为标志以内，主要有：

（1）减压系统：减温减压阀、节流孔板等；
（2）减温系统：给水调节阀、节流阀等；
（3）安全系统：安全阀、止回阀等；
（4）管路系统：蒸汽管道、过渡管、减温水管等；
（5）配套附件：截止阀、双金属温度计及接管、压力表及三通阀、弯道、接头、法兰、衬垫、螺栓、螺母、垫圈等。

4、中温中压减温减压装置选型表

表一

流量 (t/h)	二次蒸汽参数			一次蒸汽参数P1(MPa)、T1（℃）
	压力P2 MPa	温度T2 ℃		P1			T1	P1		T1		P1		T1		P1			T1	P1	T1		P1		T1
				1.3			300	1.3		350		2.5		375		2.5			400	3.5	435		3.9		450
2	0.05	130
	0.1	140
	0.2	150		WY05-005MX				WY05-005MX				WY05-005MX				WY05-005MX
	0.3	160
	0.4	170		WY05-001MX				WY05-001MX				WY05-001MX				WY05-001MX
	0.6	190																		WY05-001MX			WY05-001MX
	0.8	220
	1.0	250
	1.3	300
5	0.05	130		WY01-014MX				WY01-014MX
	0.1	140		WY01-002MX				WY01-002MX
	0.2	150										WY01-002MX				WY01-002MX
	0.3	160		MY05-017MX				MY05-017MX				MY05-017MX				MY05-017MX
	0.4	170
	0.6	190		WY05-007MX				WY05-007MX				WY05-007MX				WY05-007MX				WY05-006MX			WY05-006MX
	0.8	220		WY05-004MX				WY05-004MX				WY05-004MX				WY05-004MX				WY05-005MX			WY05-005MX
	1.0	250
	1.3	300
10	0.05	130
	0.1	140		WY01-033MX				WY01-033MX
	0.2	150		WY01-015MX				WY01-015MX				WY01-015MX				WY01-015MX
	0.3	160		WY01-003MX				WY01-003MX				WY01-003MX				WY01-003MX
	0.4	170																		WY01-002MX			WY01-002MX
	0.5	180
	0.6	190
	0.7	220		WY05-018MX				WY05-018MX				WY05-018MX				WY05-018MX				WY05-017MX			WY05-017MX
	0.8	220
	1.0	250										WY05-018MX				WY05-018MX				WY05-017MX			WY05-017MX
	1.3	300																		WY05-007MX			WY05-007MX
	1.4	350
15	0.05	130
	0.1	140
	0.2	150		WY01-034MX				WY01-034MX				WY01-033MX				WY01-033MX
	0.3	160		WY01-016MX				WY01-016MX				WY01-015MX				WY01-015MX
	0.4	170		WY01-011MX				WY01-011MX				WY01-012MX				WY01-012MX				WY01-012MX			WY01-012MX
	0.7	220		WY01-004MX				WY01-004MX				WY01-003MX				WY01-003MX				WY01-003MX			WY01-003MX
	1.0	250
	1.3	300										WY05-018MX				WY05-018MX				WY05-018MX			WY05-018MX
	1.4	350
20	0.05	130
	0.1	140
	0.2	150		WY01-050MX				WY01-050MX				WY01-049MX				WY01-054MX
	0.3	160		WY01-034MX				WY01-034MX				WY01-034MX				WY01-024MX
	0.4	170		WY01-035MX				WY01-035MX												WY01-023MX			WY01-023MX
	0.5	180		WY01-017MX				WY01-017MX				WY01-016MX				WY01-016MX				WY01-023MX			WY01-023MX
	0.6	190										WY01-011MX				WY01-011MX				WY01-009MX			WY01-009MX
	0.7	200		WY01-017MX				WY01-017MX				WY01-011MX				WY01-011MX				WY01-009MX			WY01-009MX
	0.8	220		WY01-004MX								WY01-004MX				WY01-004MX				WY01-003MX			WY01-003MX
	1.0	250
	1.1	300
	1.2	250
	1.3	300
	1.4	350
25	0.05	130						WY02-027MX
	0.1	140						WY02-017MX
	0.2	150		WY01-059MX				WY01-064MX				WY01-065MX				WY01-065MX
	0.3	160		WY01-050MX				WY01-053MX				WY01-054MX				WY01-054MX
	0.4	170		WY01-035MX				WY01-025MX				WY01-024MX				WY01-024MX				WY01-023MX			WY01-023MX
	0.5	180
	0.7	200		WY01-017MX				WY01-017MX				WY01-016MX				WY01-019MX				WY01-023MX			WY01-023MX
	1.0	250										WY01-011MX				WY01-011MX				WY01-009MX			WY01-009MX
	1.2	250										WY01-004MX				WY01-004MX				WY01-009MX			WY01-009MX
	1.3	300										WY01-004MX				WY01-004MX				WY01-004MX			WY01-003MX
30	0.05	130		WY02-027MX				WY02-027MX
	0.1	140		WY02-017MX				WY02-017MX
	0.2	150		WY01-064MX				WY01-064MX				WY01-065MX				WY01-065MX
	0.3	160		WY01-059MX				WY01-064MX				WY01-065MX				WY01-065MX
	0.4	170		WY01-050MX				WY01-053MX				WY01-054MX				WY01-054MX				WY01-054MX			WY01-054MX
	0.5	180		WY01-035MX				WY01-025MX				WY01-024MX				WY01-024MX				WY01-024MX			WY01-024MX
	0.6	190
	0.7	200
	1.0	250										WY01-011MX				WY01-011MX				WY01-011MX			WY01-019MX
	1.3	300																					WY01-019MX
35	0.05	130		WY01-026MX				WY01-026MX
	0.1	140
	0.2	150
	0.3	160		WY01-063MX				WY01-063MX				WY01-065MX				WY01-065MX
	0.4	170										WY01-054MX				WY01-054MX				WY01-054MX			WY01-065MX
	0.5	180		WY01-063MX				WY01-063MX				WY01-054MX				WY01-054MX				WY01-054MX			WY01-065MX
	0.7	200						WY01-026MX				WY01-024MX				WY01-024MX				WY01-024MX			WY01-024MX
	1.0	250										WY01-017MX								WY01-019MX			WY01-019MX
	1.3	300														WY02-017MX
40	0.05	130
	0.1	140		WY02-026MX				WY02-026MX
	0.2	150		WY02-016MX				WY02-016MX				WY02-017MX				WY02-017MX
	0.3	160		WY01-063MX				WY01-063MX				WY01-064MX				WY01-064MX
	0.4	170																		WY01-065MX			WY01-065MX
	0.5	180
	0.6	190										WY01-053MX				WY01-053MX
	0.7	200										WY01-025MX				WY01-025MX
	0.8	220						WY02-026MX												WY01-024MX			WY01-024MX
	1.0	250
	1.1	300										WY01-035MX				WY01-035MX				WY01-024MX			WY01-024MX
	1.2	250																		WY01-019MX			WY01-019MX
	1.3	300										WY01-017MX				WY01-017MX				WY01-019MX			WY01-019MX
	1.4	350																		WY01-016MX			WY01-0167MX
60	0.05	130
	0.1	140
	0.2	150		WY02-025MX				WY02-025MX				WY02-026MX				WY02-026MX
	0.3	160		WY02-017MX				WY02-017MX				WY02-017MX				WY02-017MX
	0.4	170		WY02-017MX				WY02-017MX				WY02-016MX				WY02-016MX				WY02-017MX			WY02-017MX
	0.5	180
	0.6	190										WY01-63MX				WY01-63MX				WY01-064MX			WY01-064MX
	0.7	200
	0.8	220		WY01-062MX				WY01-062MX				WY01-63MX				WY01-63MX				WY01-064MX			WY01-064MX
	1.0	250																		WY01-053MX			WY01-053MX
	1.2	250
	1.3	300																		WY01-040MX			WY01-040MX
	1.4	400																		WY01039MX			WY01-039MX
流量 (t/h)	二次蒸汽参数				一次蒸汽参数P1、T1(℃)
	压力P2 MPa		温度T2 ℃		P1	T1			P1		T1		P1		T1		P1	T1		P1		T1		P1		T1
					1.3	300			1.3		350		2.5		375		2.5	400		3.5		435		3.9		450
80	0.05		130
	0.1		140
	0.2		150
	0.3		160		WY02-025MX				WY02-025MX				WY02-026MX				WY02-026MX
	0.4		170		WY02-015MX				WY02-015MX				WY02-015MX				WY02-016MX			WY02-017MX				WY02-017MX
	0.5		180
	0.6		190
	0.7		200
	0.8		220		WY01-062MX				WY01-062MX				WY01-063MX				WY01-063MX			WY01-063MX				WY01-064MX
	1.0		250
	1.2		250
	1.3		300										WY01-063MX				WY01-063MX
	1.4		350										WY01-060MX				WY01-060MX			WY01-063MX				WY01-063MX
120	0.3		160
	0.4		170
	0.5		180
	0.6		190		WY02-024MX				WY02-024MX				WY02-025MX
	0.7		200		WY02-024MX				WY02-024MX				WY02-025MX
	0.8		220		WY02-014MX				WY02-014MX				WY02-015MX				WY02-015MX
	1.0		250		WY02-014MX								WY02-015MX							WY02-015MX
	1.2		250
	1.3		300
	1.4		350
